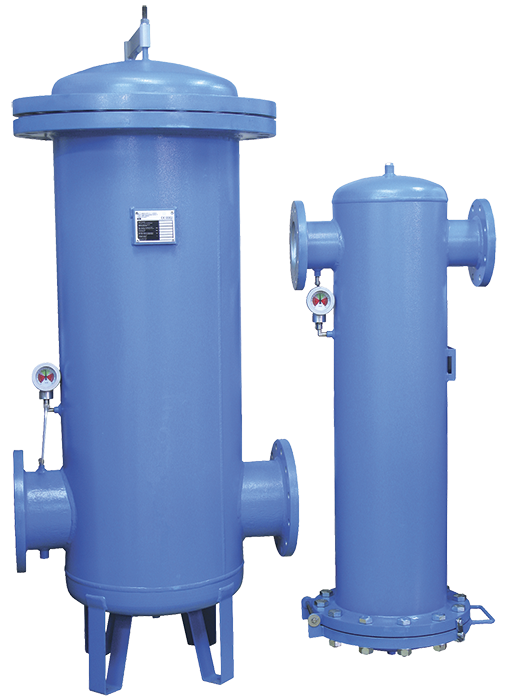

BF серия, фильтры в стальном сварном корпусе, 16 бар

BF фильтры разработаны для высокоэффективного удаления твердых частиц, воды, масла, углеводородов, запахов и паров из больших систем сжатого воздуха*. Для достижения требуемого качества сжатого воздуха необходима установка соответствующего фильтроэлемента (B, P, R, M, S, A). * Для информации о других газах свяжитесь с производителем или вашим поставщиком.

Основные характеристики

Давление	16 бар
Производ-ть	1680 - 31400 Нм³/ч
Соединение	DN80 - DN300
Темп. диапазон	1,5 - 65 °C
Стандартный цвет	RAL 5012

Области применения:

Пищевая промышленность Производство пластмасс Электронная техника Лакокрасочная промышленность Химическая промышленность Автомобильная промышленность Нефтегазохимическая промышленность Общее промышленное применение

Где купить Направить запрос

Модель	Присоединение	Макс. раб. давление	Производительность (при 7 бар / д.в., 20 °C)		Размеры, мм					Вес
	DN	бар/psi	Нм³/ч	scfm	A	B	C	D	E	кг
BF 0240	80	16/232	1.680	989	1170	450	1645	219	177	61
BF 0300	100	16/232	3.150	1.853	1340	560	1780	324	227	115
BF 0450	125	16/232	4.700	2.765	1340	560	1780	324	227	123
BF 0600	150	16/232	6.300	3.706	1425	620	1810	368	265	178
BF 0900	150	16/232	9.400	5.530	1480	680	1850	419	650	218
BF 1200	200	16/232	12.550	7.382	1835	792	510	508	-	320
BF 1500	200	16/232	15.700	9.235	1880	918	335	610	-	455
BF 1800	250	16/232	18.850	11.088	1950	955	555	610	-	500
BF 2500	250	16/232	25.100	14.765	2060	1042	645	711	-	590
BF 3000	300	16/232	31.400	18.481	2130	1085	680	711	-	684

модель корпуса фильтра	B спеч.фильтр 15 мкм	P префильтр 3 мкм	R префильтр 1 мкм	M микрофильтр 0,1 мкм	S микрофильтр 0,01 мкм	A акт. уголь
BF 0240	1×76090 B15	1×76090 P	1×76090 R	1×76090 M	1×76090 S	1×76090 A
BF 0300	2×76090 B15	2×76090 P	2×76090 R	2×76090 M	2×76090 S	2×76090 A
BF 0450	3×76090 B15	3×76090 P	3×76090 R	3×76090 M	3×76090 S	3×76090 A
BF 0600	4×76090 B15	4×76090 P	4×76090 R	4×76090 M	4×76090 S	4×76090 A
BF 0900	6×76090 B15	6×76090 P	6×76090 R	6×76090 M	6×76090 S	6×76090 A
BF 1200	8×76090 B15	8×76090 P	8×76090 R	8×76090 M	8×76090 S	8×76090 A
BF 1500	10×76090 B15	10×76090 P	10×76090 R	10×76090 M	10×76090 S	10×76090 A
BF 1800	12×76090 B15	12×76090 P	12×76090 R	12×76090 M	12×76090 S	12×76090 A
BF 2500	16×76090 B15	16×76090 P	16×76090 R	16×76090 M	16×76090 S	16×76090 A
BF 3000	20×76090 B15	20×76090 P	20×76090 R	20×76090 M	20×76090 S	20×76090 A

Параметр	B спеч.фильтр 15 мкм	P префильтр 3 мкм	R префильтр 1 мкм	M микрофильтр 0,1 мкм	S микрофильтр 0,01 мкм	A акт. уголь
Класс качества по тв. частицам (ISO 8573-1)	7	6	3	2	1	1^[3]
Остаточное содержание масла (мг/м3)	—	—	—	<0,1	<0,01	<0,005
класс качества по маслу (ISO 8573‑1)	—	—	—	2	1	1
перепад давления для нового элемента [мбар / psi]	20 / 0,290	10 / 0,145	20 / 0,290	50 / 0,725	80 / 1,160	60 / 0,870
замена фильтроэлемента при перепаде давления [мбар / psi]	^[1]	350 / 5,07	350 / 5,07	350 / 5,07	350 / 5,07	6 месяцев^[2]
материал фильтроэлемента	спеченная бронза	акриловое волокно, целлюлоза	боросиликатное микроволокно	боросиликатное микроволокно	боросиликатное микроволокно	акт. уголь
гафрированный материал	-	✓	✓	✓	✓	-
намотанный материал	-	-	-	-	-	✓
спеченный фильтр	✓	-	-	-	-	-
мин. рабочая температура (°C / °F)	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35	1,5 / 35
макс. рабочая температура (°C / °F)	65 / 149	65 / 149	65 / 149	65 / 149	65 / 149	45 / 113

[1] Фильтроэлемент В может быть очищен при помощи ультразвуковых ванн или очисткой противотоком. Интервалы между очисткой зависят от области применения. При необходимости замените фильтроэлемент на новый. При необходимости замените фильтроэлемент на новый.

[2] Фильтроэлементы "A" должны быть заменены в соответствии с областью применения, но как минимум каждые 6 месяцев. Фильтры с активированным углем нельзя применять в условиях повышенного содержания масла.

[3] При условии, что перед ним установлен "S" фильтр.

Корректирующие факторы

Рабочее давление [бар]	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
Рабочее давление [psi]	29	44	58	72	87	100	115	130	145	160	174	189	203	218	232
Корректирующий фактор	0,38	0,50	0,63	0,75	0,88	1	1,13	1,25	1,38	1,50	1,63	1,75	1,88	2,00	2,13
