Фильтры сжатого воздуха

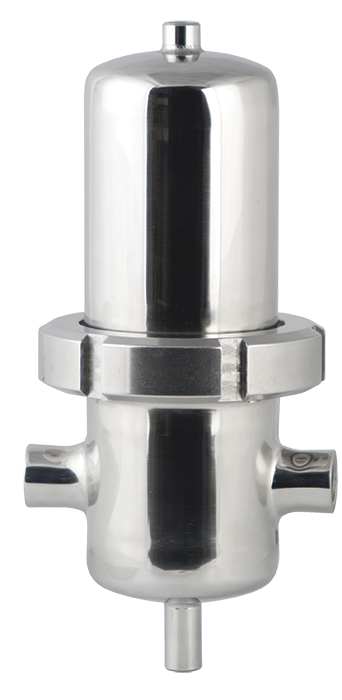

SPF серия, стерильные фильтры в нерж. корпусе, 16 бар
Фильтры сжатого воздуха
SPF серия, стерильные фильтры в нерж. корпусе, 16 бар
SPF стерильные фильтры из нержавеющей стали предназначены для систем сжатого воздуха*, в которых высок риск коррозии компонентов системы. Для достижения требуемого качества сжатого воздуха необходима установка соответствующего фильтроэлемента (стерильный фильтроэлемент). Фильтры серии SPF имеют широкое применение. Для неуказанных областей применения свяжитесь с производителем или вашим поставщиком. Для удаления масла, необходимо установить коалесцирующий фильтр и обеспечить направление потока изнутри — наружу. Обычно устанавливается верхняя часть наверху, дно фильтра — внизу. * Для информации о других газах свяжитесь с производителем или вашим поставщиком.
Основные характеристики
| Давление | 12 - 16 бар |
| Производ-ть | 75 - 3600 Нм³/ч |
| Соединение | 1/4’’ - 3’’ |
| Темп. диапазон | до 150 °C |
| Материал | Нержавеющая сталь 1.4301 |
Области применения:
| Модель корпуса фильтра |
Присоединение | Макс. давление | Производительность (при 7 бар (вх.д.), 20 °С) |
Размеры, мм | Вес | ||||
|---|---|---|---|---|---|---|---|---|---|
| в дюймах | бар | Нм³/ч | scfm | A | B | C | E | кг | |
| SPF 005 | 1/4" | 16 | 75 | 44 | 225 | 116 | 76,1 | 1/8" | 1,7 |
| SPF 007 | 3/8" | 16 | 105 | 62 | 251 | 120 | 76,1 | 1/8" | 1,9 |
| SPF 010 | 1/2" | 16 | 150 | 88 | 253 | 125 | 76,1 | 1/8" | 1,9 |
| SPF 018 | 3/4" | 16 | 225 | 132 | 281 | 125 | 76,1 | 1/8" | 2,0 |
| SPF 030 | 1" | 16 | 315 | 185 | 290 | 136 | 88,9 | 1/8" | 2,6 |
| SPF 047 | 1 1/4" | 16 | 420 | 247 | 357 | 155 | 88,9 | 1/8" | 3,0 |
| SPF 070 | 1 1/2" | 16 | 600 | 353 | 408 | 179 | 114,3 | 1/4" | 4,3 |
| SPF 094 | 2" | 16 | 900 | 530 | 476 | 179 | 114,3 | 1/4" | 4,8 |
| SPF 150 | 2" | 16 | 1260 | 742 | 602 | 180 | 114,3 | 1/4" | 5,3 |
| SPF 175 | 2 1/2" | 16 | 1680 | 989 | 762 | 224 | 139,7 | 1/4" | 9,0 |
| SPF 200 | 3" | 12 | 2400 | 1413 | 1030 | 224 | 139,7 | 1/4" | 10,8 |
| SPF 240 | 3" | 12 | 3600 | 2119 | 1035 | 238 | 154 | 1/4" | 16,2 |
| Модель корпуса фильтра |
PI предфильтр 1; 20 мкм |
PIW предфильтр 1; 20 мкм |
PN предфильтр 5; 25 мкм |
PP предфильтр 3 мкм |
PR предфильтр 1 мкм |
PM микрофильтр 0,1 мкм |
PS микрофильтр 0,01 мкм |
PA акт. уголь |
VSF стер. фильтр 0,01 мкм |
|---|---|---|---|---|---|---|---|---|---|
| SPF 005 | 0310 PI | 0310 PIW | 0310 PN | 0310 PP | 0310 PR | 0310 PM | 0310 PS | 0310 PA | 0310 VSF |
| SPF 007 | 0410 PI | 0410 PIW | 0410 PN | 0410 PP | 0410 PR | 0410 PM | 0410 PS | 0410 PA | 0410 VSF |
| SPF 010 | 0420 PI | 0420 PIW | 0420 PN | 0420 PP | 0420 PR | 0420 PM | 0420 PS | 0420 PA | 0420 VSF |
| SPF 018 | 0520 PI | 0520 PIW | 0520 PN | 0520 PP | 0520 PR | 0520 PM | 0520 PS | 0520 PA | 0520 VSF |
| SPF 030 | 0525 PI | 0525 PIW | 0525 PN | 0525 PP | 0525 PR | 0525 PM | 0525 PS | 0525 PA | 0525 VSF |
| SPF 047 | 0725 PI | 0725 PIW | 0725 PN | 0725 PP | 0725 PR | 0725 PM | 0725 PS | 0725 PA | 0725 VSF |
| SPF 070 | 0730 PI | 0730 PIW | 0730 PN | 0730 PP | 0730 PR | 0730 PM | 0730 PS | 0730 PA | 0730 VSF |
| SPF 094 | 1030 PI | 1030 PIW | 1030 PN | 1030 PP | 1030 PR | 1030 PM | 1030 PS | 1030 PA | 1030 VSF |
| SPF 150 | 1530 PI | 1530 PIW | 1530 PN | 1530 PP | 1530 PR | 1530 PM | 1530 PS | 1530 PA | 1530 VSF |
| SPF 175 | 2030 PI | 2030 PIW | 2030 PN | 2030 PP | 2030 PR | 2030 PM | 2030 PS | 2030 PA | 2030 VSF |
| SPF 200 | 3030 PI | 3030 PIW | 3030 PN | 3030 PP | 3030 PR | 3030 PM | 3030 PS | 3030 PA | 3030 VSF |
| SPF 240 | 3050 PI | 3050 PIW | 3050 PN | 3050 PP | 3050 PR | 3050 PM | 3050 PS | 3050 PA | 3050 VSF |
| PI предфильтр 1; 20 мкм |
PIW предфильтр 1; 20 мкм |
PN предфильтр 5; 25 мкм |
PP предфильтр 3 мкм |
PR предфильтр 1 мкм |
PM микрофильтр 0,1 мкм |
PS микрофильтр 0,01 мкм |
PA акт. уголь |
VSF стер. фильтр 0,01 мкм |
|
|---|---|---|---|---|---|---|---|---|---|
| Класс качества по твердым частицам (ISO 8573-1) | - | - | - | 6 | 3 | 2 | 1 | 1 [1] | 1 |
| Класс качества - масла (ISO 8573-1) | - | - | - | - | - | 2 | 1 | 1 | - |
| Макс. рабочая температура [мбар] | ≤2600; ≤60 | ≤2600; ≤60 | 10 | 10 | 20 | 50 | 80 | 60 | 80 |
| Материал фильтроэлемента | спеченный фильтр Нержавеющая сталь 1.4404 |
сетка из нержавеющей стали 1.4301 | акриловое волокно, целлюлоза | боросиликатное микроволокно | боросиликатное микроволокно, акт. уголь | боросиликатное микроволокно |
|||
| Гафрированный материал | - | - | - | ✓ | ✓ | ✓ | ✓ | - | - |
| Намотанный материал | - | - | ✓ | - | - | - | - | ✓ | ✓ |
| Спеченный фильтр | ✓ | ✓ | - | - | - | - | - | - | - |
| Мин. рабочая температура (°C / °F) | 0 / 32 | 0 / 32 | 0 / 32 | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 | -20 / -4 |
| Макс. рабочая температура (°C / °F) | 150 / 302 | 150 / 302 | 150 / 302 | 65 / 149 | 120 / 248 | 120 / 248 | 120 / 248 | 45 / 113 | 150 / 302 |
[1] При условии, что перед ним установлен "S" фильтр.
| КОРРЕКТИРУЮЩИЕ ФАКТОРЫ | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление [бар] | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Рабочее давление [psi] | 29 | 44 | 58 | 72 | 87 | 100 | 115 | 130 | 145 | 160 | 174 | 189 | 203 | 218 | 232 |
| Корректирующий фактор | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
