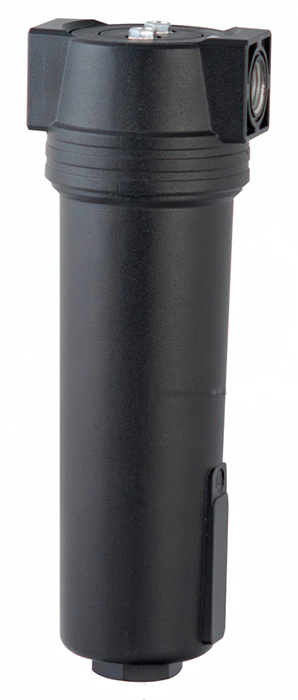

CKL-C серия, в алюминиевом корпусе, 20 бар
CKL-C серия, в алюминиевом корпусе, 20 бар
Циклонные сепараторы CKL-С разработаны для высокоэффективного удаления влаги из систем сжатого воздуха и вакуумных систем при давлении до 20 бар. В корпусе расположены лопасти, которые задают проходящему воздуху вихревое движение. В результате центробежных сил частицы влаги (масло и воздух) циклонного сепаратора CKL-С, набирают достаточный вес и соскальзывают на дно сепаратора. В нижней части корпуса сепаратора находится зона без центробежных сил, что предотвращает возвращение конденсата в поток воздуха. Для выведения конденсата используются автоматические или электронные конденсатоотводчики.
Основные характеристики
| Давление | 20 бар |
| Производ-ть | 72 - 2760 Нм³/ч |
| Соединение | ⅜'' - 3'' |
| Темп. диапазон | 1,5 - 65 °C |
| Стандартный цвет | RAL 9005 |
Области применения:
| Модель | Присоединение | Макс. давление | Производительность (при 7 бар (и.и.), 20 °C) |
Размеры, мм | Вес | ||||
|---|---|---|---|---|---|---|---|---|---|
| дюйм | бар / psi | Нм³/ч | scfm | A | B | C | D | кг | |
| CKL-C20 | 3/8" | 20 / 290 | 72 | 42 | 187 | 88 | 20 | 80 | 0,7 |
| CKL-C21 | 1/2" | 20 / 290 | 96 | 56 | 256 | 88 | 20 | 80 | 0,8 |
| CKL-C30 | 1/2" | 20 / 290 | 150 | 88 | 278 | 106 | 25 | 100 | 1,3 |
| CKL-C31 | 3/4" | 20 / 290 | 216 | 127 | 278 | 106 | 25 | 100 | 1,3 |
| CKL-C40 | 1" | 20 / 290 | 282 | 166 | 252 | 125 | 32 | 120 | 2,1 |
| CKL-C43 | 1½" | 20 / 290 | 510 | 300 | 450 | 125 | 32 | 160 | 3,2 |
| CKL-C50 | 2" | 20 / 290 | 888 | 522 | 605 | 160 | 43 | 180 | 5,1 |
| CKL-C52 | 2½" | 20 / 290 | 1440 | 847 | 685 | 160 | 43 | 200 | 6,3 |
| CKL-C61 | 3" | 20 / 290 | 2760 | 1624 | 800 | 240 | 60 | 300 | 12,9 |
Класс качества по твёрдым частицам (ISO 8573-1): –
Класс качества по воде (ISO 8573-1): 8
Класс качества по маслу (ISO 8573-1): –
Эффективность: >98%
| КОРРЕКТИРУЮЩИЕ ФАКТОРЫ | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление (бар) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| Рабочее давление (psi) | 29 | 44 | 58 | 72 | 87 | 100 | 115 | 130 | 145 | 160 | 174 | 189 | 203 | 218 | 232 | 247 | 261 | 276 | 290 |
| Корректирующий фактор | 0,38 | 0,50 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 | 2,25 | 2,38 | 2,50 | 2,63 |
